PLC Uygulama Örnekleri: Konveyör, Motor, Trafik ve Asansör Kontrolü
📋 İçindekiler
📌 PLC Uygulama Örnekleri Nedir?
PLC (Programlanabilir Lojik Denetleyici) uygulama örnekleri; konveyör bant kontrolü, yıldız-üçgen motor yol verme, trafik ışığı sekansı, asansör kat çağrısı ve sıcaklık kontrol sistemleri gibi endüstriyel otomasyon senaryolarını kapsar. Her uygulama, ladder diyagramı (LD) ile programlanır ve gerçek donanımda test edilebilir.⚡ En Yaygın PLC Uygulama Türleri (Hızlı Özet)
Konveyör Bant: Self-holding devresi, ürün sayaç, acil stop. | Yıldız-Üçgen: Başlangıç akımını %33 düşürür, 5-10 sn geçiş. | Trafik Işığı: TON zamanlayıcı + SET/RESET sekansı. | Asansör: Kat algılama + motor yön kontrolü + kapı kilidi. | Sıcaklık: PT100/termokupl + On/Off veya PID algoritması.| Özellik | Değer |
|---|---|
| Standart | IEC 61131-3 (Ladder, FBD, ST, IL, SFC) |
| Yıldız-Üçgen Geçiş Süresi | 5 – 10 saniye (tipik) |
| Konveyör Devre Türü | Self-holding (öz kilitleme) + interlock |
| Trafik Sekansı Adım Sayısı | 4 adım (2 yönlü kavşak) |
| Asansör Güvenlik Standardı | EN 81-20 |
| Analog Sinyal Aralığı | 4 – 20 mA / 0 – 10 V |
| PID Hassasiyeti | ±0,1 °C (optimum ayarda) |
| PLC Markaları (Yaygın) | Siemens, Mitsubishi, Omron, Allen-Bradley |
| İkinci El PLC Tasarruf | %30 – %70 (yeniye göre) |
| Sayaç Türü | CTU (yukarı sayaç), CTD (aşağı sayaç) |
| Zamanlayıcı Türü | TON (açılma gecikmeli), TOF (kapanma gecikmeli) |
| Uygulama Sektörleri | Makine, enerji, gıda, su/atık su, ulaşım, bina |
1. PLC Uygulama Alanları
Programlanabilir Lojik Denetleyiciler (PLC), 1960'lardan bu yana endüstriyel otomasyonun temel taşı olmaya devam etmektedir. Otomobil üretiminden gıda işleme tesislerine, su arıtma santrallerinden ambalaj makinelerine kadar pek çok sektörde vazgeçilmez bir role sahiptir.
PLC sistemleri; değişmeyen, döngüsel ve güvenilirlik gerektiren süreçleri otomatikleştirmek için ideal bir çözümdür. Endüstri 4.0 dönüşümüyle birlikte modern PLC'ler artık Ethernet haberleşmesi, SCADA entegrasyonu ve uzaktan izleme kapasitelerine de sahiptir.
| Sektör | Tipik PLC Uygulaması | Kullanılan I/O Türü |
|---|---|---|
| Makine İmalatı | Konveyör bant, pres kontrolü | Dijital G/Ç, sensörler |
| Enerji | Motor yol verme, generatör senkronizasyonu | Analog, dijital |
| Gıda & İçecek | Sıcaklık, dolum, ambalaj | Analog (PT100, termokupl) |
| Su & Atık Su | Pompa kontrolü, seviye yönetimi | Analog (4-20 mA) |
| Ulaşım | Trafik ışığı, metro kapısı | Dijital, zamanlayıcı |
| Bina Otomasyonu | Asansör, HVAC, yangın | Dijital + haberleşme |
💡 Teknik Not: Bu makalede verilen ladder diyagramları IEC 61131-3 standardına uygun olup Siemens, Mitsubishi, Allen-Bradley ve Schneider PLC yazılımlarında uyarlanabilir. Semboller ve adres formatları markaya göre farklılık gösterebilir.
2. Konveyör Bant Kontrolü
Konveyör bant kontrolü, PLC uygulamalarının en yaygın ve öğretici örneğidir. Temel yapısında bir başlatma butonu, bir durdurma butonu ve bir konveyör motoru bulunur. Self-holding (öz kilitleme) devresiyle motor, başlatma butonu bırakıldıktan sonra da çalışmaya devam eder.
Devre Elemanları
- I0.0 — Start butonu (NO kontakt)
- I0.1 — Stop butonu (NC kontakt)
- I0.2 — Acil stop (NC kontakt)
- I0.3 — Bant aşırı yük rölesi (NC kontakt)
- Q0.0 — Konveyör motor çıkışı
Ladder Diyagramı — Segment 1: Konveyör Başlatma
Bu devrede start butonu (I0.0) anlık basıldığında Q0.0 enerjilenir ve Q0.0'ın öz kilitleme kontaktı devreyi canlı tutar. Stop (I0.1) veya acil stop (I0.2) açıldığında ya da aşırı yük rölesi (I0.3) devreye girdiğinde motor durur.
Gelişmiş Konveyör: Sensörlü Ürün Sayma
Endüstriyel konveyör sistemlerinde birden fazla bant senkronize çalışır. PLC programında bantlar arası bekleme süreleri TON (Timer On Delay) blokları ile ayarlanır; bu sürelerin yanlış hesaplanması ürün çakışmalarına yol açabilir.

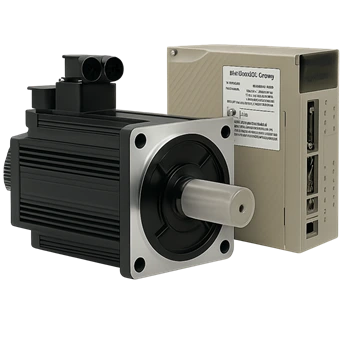

Kaynak: IEC 61131-3 Programlanabilir Denetleyiciler Standardı3. Yıldız-Üçgen Motor Yol Verme
5,5 kW ve üzeri AC motorlarda doğrudan devreye alma (DOL) yerine yıldız-üçgen yol verme yöntemi tercih edilir. Yıldız konumunda başlatılan motor, başlangıç akımını %33 oranında düşürür; belirlenen süre sonra üçgen konuma geçerek tam güce ulaşır.
Kullanılan Ekipmanlar
- Ana kontaktör (KM1) — her iki yol verme modunda aktif
- Yıldız kontaktörü (KM2) — başlangıç aşamasında aktif
- Üçgen kontaktörü (KM3) — çalışma aşamasında aktif
- Zamanlayıcı (T1) — yıldız-üçgen geçiş süresi (5-10 s)
- Termal aşırı yük rölesi — motor koruma
Ladder Diyagramı — Yıldız-Üçgen Yol Verme
⚠️ Güvenlik Uyarısı: KM2 (yıldız) ve KM3 (üçgen) kontaktörleri hiçbir zaman eş zamanlı enerjilenmemelidir. Ladder programında çapraz kilit (interlock) ile birlikte, bağlantı panosunda mekanik kilit de mutlaka kullanılmalıdır.

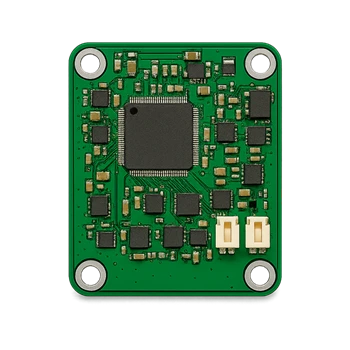

4. Trafik Işığı Kontrolü
Trafik ışığı kontrolü, PLC eğitiminde en sık kullanılan öğretici örnektir. Zamanlama mantığının, sequence (sıra) kontrolünün ve çakışma engelinin net biçimde görülebildiği bu uygulama, her düzeydeki mühendis için temel bir referanstır.
İki Yönlü Trafik Işığı — Çıkış Atamaları
| Adres | Renk | Yön | Süre |
|---|---|---|---|
| Q0.0 | 🔴 Kırmızı | Kuzey-Güney | 30 sn |
| Q0.1 | 🟡 Sarı | Kuzey-Güney | 3 sn |
| Q0.2 | 🟢 Yeşil | Kuzey-Güney | 25 sn |
| Q0.3 | 🔴 Kırmızı | Doğu-Batı | 30 sn |
| Q0.4 | 🟡 Sarı | Doğu-Batı | 3 sn |
| Q0.5 | 🟢 Yeşil | Doğu-Batı | 25 sn |
Ladder Diyagramı — Trafik Işığı Sekansı
💡 Uygulama İpucu: Gerçek trafik sistemlerinde yaya butonu, araç dedektörleri ve sabah/akşam farklı zamanlama programları da eklenir. SCADA bağlantısı ile tüm kavşak zaman dilimleri merkezi sunucudan yönetilebilir.
5. Asansör Kontrolü
Asansör kontrolü, birden fazla kat çağrısının önceliklendirilmesini, kapı açma/kapama güvenliğini ve motor yön kontrolünü bir arada içermesi nedeniyle orta düzey bir PLC uygulamasıdır. Modern asansörler için VVVF (değişken voltaj, değişken frekans) sürücüler kullanılsa da temel mantık aynıdır.
3 Katlı Asansör — Temel Sistem Değişkenleri
| Adres | Tanım | Tür |
|---|---|---|
| I0.0 – I0.2 | Kat çağrı butonları (1., 2., 3. kat) | Dijital Giriş |
| I0.3 – I0.5 | Kat konum sensörleri (1., 2., 3. kat) | Dijital Giriş |
| I0.6 | Kapı açık algılama | Dijital Giriş |
| I0.7 | Aşırı yük sensörü | Dijital Giriş |
| Q0.0 | Motor yukarı çıkış | Dijital Çıkış |
| Q0.1 | Motor aşağı çıkış | Dijital Çıkış |
| Q0.2 – Q0.4 | Kat gösterge lambası (1-2-3) | Dijital Çıkış |
| Q0.5 | Kapı açma motoru | Dijital Çıkış |
Ladder Diyagramı — Yukarı Hareket Koşulu
⚠️ Güvenlik Notu: Gerçek asansör sistemlerinde EN 81-20 standardı gereği çift güvenlik devresi zorunludur. Kapı açıkken motor hareketi, aşırı yük ve hız sınır anahtarları bağımsız donanım güvenlik devreleriyle de korunmalıdır; yalnızca PLC yazılımına güvenilmez.

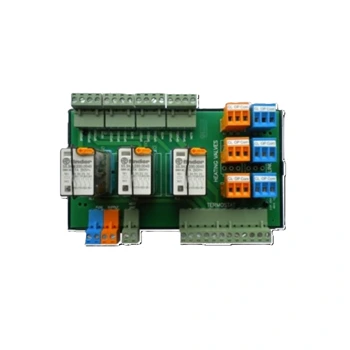

6. Sıcaklık Kontrol Sistemi
Gıda işleme, plastik enjeksiyon ve kimyasal reaktörler gibi süreç uygulamalarında sıcaklık kontrolü kritik öneme sahiptir. PLC'ler analog giriş modülleri aracılığıyla termokupl veya PT100 sensörlerinden ölçüm alarak ısıtıcı veya soğutma elemanlarını kontrol eder.
On/Off Sıcaklık Kontrolü — Histerezis ile
Hassas sıcaklık kontrolü gerektiren uygulamalar için PID (Proportional-Integral-Derivative) algoritması kullanılır. Siemens S7 serisi PLC'lerde "PID_Compact" fonksiyon bloğu, Allen-Bradley'de ise "PID" talimatı standart olarak mevcuttur. PID, On/Off kontrole kıyasla salınımı minimize ederek ±0,1°C hassasiyetle kontrol sağlayabilir.
Kaynak: IEC 61511 Güvenlik Enstrümanlı Sistemler StandardıAnalog Sinyal Ölçekleme
4-20 mA analog sensörler, PLC'nin analog giriş modülüne bağlanır. Modül çıkışı genellikle 0-27648 (Siemens S7 için) veya 0-32767 aralığında ham dijital değer verir. Bu değeri fiziksel büyüklüğe (°C, bar, litre/dak.) dönüştürmek için ölçekleme formülü kullanılır:
7. İkinci El PLC ile Uygulama: Maliyet Avantajı ve Dikkat Edilmesi Gerekenler
Endüstriyel PLC sistemleri yüksek güvenilirlik için tasarlanmıştır; bu nedenle düzgün bakım görmüş ikinci el cihazlar yıllarca sorunsuz çalışabilir. Bütçe kısıtlı projelerde, eğitim düzeneklerinde ve prototip aşamalarında ikinci el PLC kullanımı son derece akıllıca bir tercihtir.
| Kontrol Noktası | Yeni Cihaz | İkinci El Cihaz | Dikkat Edilecek |
|---|---|---|---|
| Firmware sürümü | Güncel | Eski olabilir | Üretici sitesinden güncelleme |
| Batarya | Dolu | Zayıf/boş olabilir | CR2032 veya litik pil değişimi |
| I/O test | Fabrika testli | Test gerekli | Her kanalı bireysel test et |
| Program hafızası | Boş | Eski program var | Teslimden önce formatlat |
| Konektörler | Mükemmel | Aşınma olabilir | Vida sıkılığı ve oksidasyon kontrolü |
| Maliyet | Tam liste fiyatı | %30–70 daha ucuz | Garanti ve kaynak belgesi iste |
💡 BulalGetir Notu: Stoğumuzdaki tüm ikinci el otomasyon ekipmanları, çalışma testi yapılmış ve I/O kontrolleri gerçekleştirilmiş olarak sunulmaktadır. Tedarikçiden alınan cihazlarda orijinal program silinir, temiz hafıza ile teslim edilir.
İkinci El PLC Alırken Sormanız Gereken 5 Soru
- Son kullanım tarihi nedir? Kapasitörler 10 yıl sonra değişim gerektirebilir.
- CPU firmware versiyonu nedir? Kullanacağınız yazılım sürümüyle uyumlu olmalıdır.
- Batarya ne zaman değiştirildi? Hafıza koruma bataryası kritiktir; değişim kolaysa tercih edin.
- I/O genişleme modülleri orijinal mi? Üçüncü taraf modüller uyumsuzluk yaratabilir.
- Çalışır durumda test edildi mi? Çalışma testini belgeleyen ekran görüntüsü veya video isteyin.
